Vacuum Pressure Gauge
Vacuum หมายถึงการดูด เกจประเภทแวคคั่มจึงเป็นเกจวัดแรงดูด มีค่าตั้งแต่ 0 bar ถึง -1 bar มักใช้หน่วยวัดเป็น mmHg หรือ inHg มักพบการใช้งานในทางการแพทย์
Pressure Gauge เกจวัดแรงดัน
ทำความรู้จักเกจวัดแรงดัน (Pressure Gauge) ด้วยคู่มือฉบับที่ดีที่สุดจาก siampressure ในการวัดแรงดัน น้ำ, ลม, แก๊สและสารเคมี เรียนรู้เกี่ยวกับประเภทพร้อมแนะนำแหล่งซื้อ เกจวัดแรงดันทุกย่านการวัด 10 bar, 1 bar, 100 bar ไปจนถึง 1000 barPressure Gauge มีหน่วยวัดที่หลากหลาย เช่น bar, psi, Pascal และอื่น ๆ ซึ่งเราได้รวบรวมไว้ให้คุณที่นี่แล้ว หากพร้อมแล้วไปดูพร้อม ๆ กันเลยครับ
เกจวัดแรงดัน (Pressure Gauge) คืออะไร ?
เกจวัดแรงดัน (Pressure Gauge) คือ อุปกรณ์ที่ใช้เพื่อบ่งชี้ระดับแรงดันของของไหลหรือก๊าซภายในระบบ โดยทั่วไปเกจวัดแรงดันจะประกอบด้วยหน้าปัด(Dial) ตัวชี้(Pointer) และบูร์ดอง(Bourdon Tube) ซึ่งแปลงแรงดันเป็นการเคลื่อนที่เชิงกล โดยที่หน้าปัดมีการแสดงตัวเลขและหน่วยวัดแรงดัน ช่วยให้ผู้อ่านค่าสามารถตีความค่าที่วัดได้ง่ายขึ้น
หน่วยแรงดัน (Unit of pressure)
ถึงแม้ในปัจจุบันจะพบ Pressure gauge ที่มีหน่วยแรงดันแตกต่างกันมากมาย แต่จะมีเพียงไม่กี่หน่วยที่เป็นที่นิยมและถูกนำมาใช้งานอย่างแพร่หลาย โดยหน่วยแรงดันที่พบในบ่อยในเกจวัดแรงดัน เช่น bar, psi, kPa, mmHg หรือ inHg เป็นต้น
อ่านต่อ: หน่วยวัดแรงดัน
จำหน่าย Pressure Gauge หลายรุ่น
เลือกซื้อเกจวัดแรงดันหลากรุ่น หลายราคา สามารถดาวน์โหลดสเปค พร้อมติดต่อตัวแทนจำหน่ายในประเทศไทย
ขายดี
ประเภทของ Pressure gauge
เราสามารถแบ่งประเภทของเกจวัดแรงดันได้ตามย่านการวัด (Pressure range) โดยมี 3 ประเภท ดังนี้
Normal Pressure Gauge
Normal Pressure Gauge เป็นเกจวัดแรงดันที่วัดความดันตั้งแต่ช่วง 0 bar ขึ้นไป เช่น 0-1bar, 0-10bar หรือ 0-600bar เป็นต้น เป็นย่านการวัดที่นิยมใช้งานมากที่สุด
Compound Pressure Gauge
Compound Pressure Gauge หรือ เกจคอมปาวด์ เป็นเกจที่มีย่านการวัดแบบผสม ตั้งแต่ -1 bar ไปจนถึง 1 bar ขึ้นไป ย่านการวัดที่นิยมจะมี -1 ถึง 3, -1 ถึง 5 และ -1 ถึง 9 bar
หลักการทำงานของเกจวัดแรงดัน
รูปแบบของ Pressure Gauge ที่พบได้ทั่วไป มีทั้งหมด 3 รูปแบบ ซึ่งถูกแบ่งตามหลักในการทำงาน ได้แก่ Analog Pressure Gauge, Diaphragm Pressure Gauge และ Differential Pressure Gauge
ศึกษาเพิ่มเติม : หลักการทำงานของ Pressure Gauge
Analog Pressure Gauge
Analog pressure gauge เป็นเกจวัดแรงดันที่ใช้หลักการทำงานของท่อบูร์ดอง(Bourdon Tube) เพื่อวัดแรงดัน(Gauge Pressure) มีความทนทาน และราคาถูก

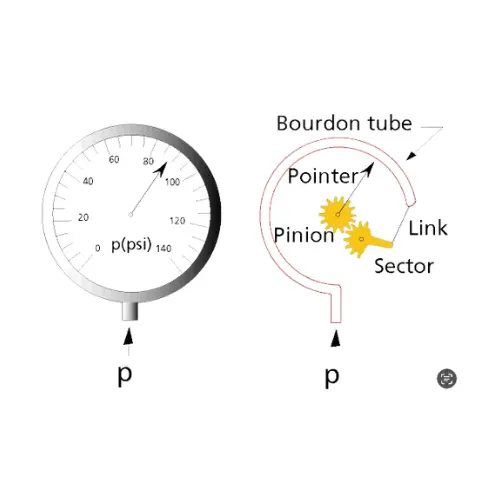

หลักการทำงาน Analog Pressure Gauge
เกจบูร์ดองใช้หลักการของบูร์ดอง(Bourdon) ซึ่งเป็นท่อโค้งที่ขยายหรือหดตัวตามแรงดันที่ใช้ เมื่อแรงดันเพิ่มขึ้น บูร์ดองด้านในจะยืดตรง ทำให้ตัวชี้ที่ติดอยู่ขยับและระบุแรงกดบนหน้าปัด กลไกเชิงกลนี้ให้วิธีการวัดแรงดันที่เชื่อถือได้
Digital Pressure Gauge
เกจวัดแรงดันดิจิตอล(Digital pressure gauge) ใช้เซ็นเซอร์อิเล็กทรอนิกส์ในการวัดความดันและแสดงค่าที่อ่านได้บนหน้าจอดิจิตอล มีความแม่นยำสูง อ่านค่าได้ทันที

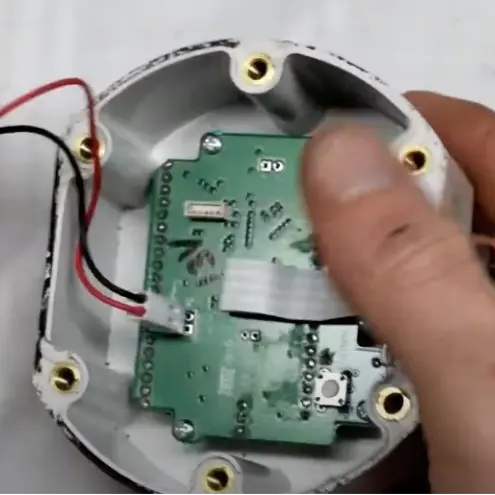

หลักการทำงาน Digital Pressure Gauge
เกจดิจิตอลใช้เซ็นเซอร์อิเล็กทรอนิกส์ เช่น สเตรนเกจหรือตัวแปลงสัญญาณเพียโซอิเล็กทริก(piezoelectric) เพื่อแปลงแรงดันเป็นสัญญาณไฟฟ้า จากนั้นถูกประมวลผลและแสดงผลแบบดิจิทัล ทำให้อ่านค่าแรงดันได้อย่างแม่นยำและรวดเร็ว
Differential Pressure Gauge
Differential pressure gauge หรืออีกชื่อนึงคือ เกจวัดแรงดันดิฟเฟอเรนเชียล จะวัด Differential pressure ของความดันระหว่างจุดสองจุด

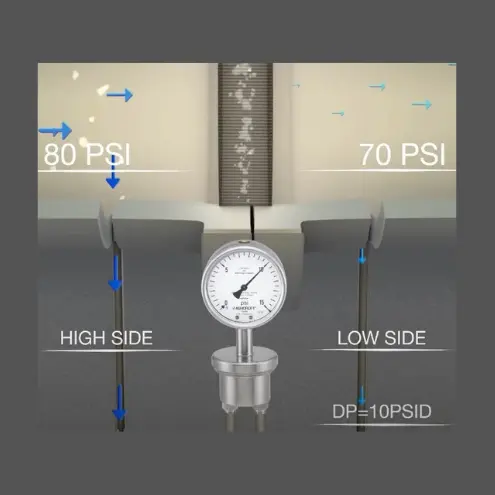

หลักการทำงาน Differential Pressure Gauge
เกจดิฟเฟอเรนเชียลจะวัดความแตกต่างของแรงดันระหว่างจุดสองจุดในระบบ โดยทั่วไปจะประกอบด้วยพอร์ตอินพุตสองพอร์ตที่เชื่อมต่อกับจุดวัดและกลไกที่คำนวณและแสดงความแตกต่างของแรงดัน
ตัวเลือกเสริมสำหรับ Pressure gauge
ในการใช้งานเกจวัดแรงดันผู้ใช้สามารถเลือกตัวเลือกเสริมให้กับมาตรวัด ในกรณีที่มาตรวัดจำเป็นต้องใช้งานสภาพแวดล้อมอันรุนแรง หรือถูกจำกัดด้วยปัจจัยบางอย่าง เช่น อุณหภูมิที่สูง (High temperature), ค้อนน้ำ (Water hammer) หรือตะกอนที่อุดตันมาตรวัดบ่อยครั้ง โดยสามารถเลือกตัวเลือกเสริมต่าง ๆ เพื่อแก้ปัญหาข้างต้นได้ดังต่อไปนี้ครับ
เติมน้ำมันเกจวัดแรงดัน
เป็นการเลือกเติมน้ำมันกลีเซอรีนให้กับเกจวัด โดยเป็นการเติมเต็มกลีเซอรีนภายในตัวเกจวัดความดัน ตั้งแต่ส่วนของบูร์ดองจนถึงหน้าปัดที่แสดงค่าแรงดัน
ข้อดีของการใช้เกจวัดแรงดันเติมน้ำมัน
อ่านค่าง่าย :
น้ำมันที่เข้าไปแทนที่อากาศภายในเกจวัด ช่วยลดภาระของเข็มชี้และบูร์ดองที่ถูกกระทำโดยการเปลี่ยนแปลงของแรงดัน แรงสั่นสะเทือนที่ลดลงทำให้เกิดความราบรื่นในการขยับขึ้นลง ส่งผลให้ผู้ใช้งาน มองเห็นค่าแรงดันได้ง่ายทั้งยังลดการเกิด User error ได้อีกด้วย
ยืดอายุการใช้งาน :
น้ำมันที่ถูกเติมเข้าไปช่วยชลอการเสื่อมสภาพของสีบนหน้าปัด Pressure gauge ทำให้มาตรวัดมีอายุการใช้งานยาวนานยิ่งขึ้น
ติดตั้ง Diaphragm Seals ป้องกันตะกอนและสิ่งสกปรก
Diaphragm seals เป็นอุปกรณ์เสริมสำหรับเครื่องมือวัดความดันทุกชนิด ไม่ว่าจะเป็น เกจวัดแรงดัน, สวิทช์ความดัน, เซนเซอร์แรงดัน เป็นต้น โดยทำหน้าที่แยกสื่อกลาง (Media) ออกจากเครื่องมือวัดความดัน ไม่ให้สัมผัสกันโดยตรง
ข้อดีของการใช้ติดตั้ง Diaphragm Seals
ป้องกันความเสียหาย :
ลดความเสียหายที่อาจเกิดกับเครื่องมือวัดความดัน จากการสัมผัสกับสื่อกลางที่มีฤทธิ์กัดกร่อนหรืออันตราย
ป้องมาตรวัด :
ปกปองเครื่องมือวัดความดันจากตะกอนและสิ่งสกปรกไม่ให้เข้าไปอุดตัน
เพิ่มระยะการติดตั้ง :
ช่วยอำนวยความสะดวกการติดตั้งเกจวัดแรงดันให้พ้นจากจุดติดตั้งที่ยากต่อการติดตั้งหรือการอ่านค่า
ติดตั้ง Cooling tower หรือ ท่อ Syphon เพื่อลดอุณหภูมิ
Cooling tower เป็นอุปกรณ์เสริมสำหรับเครื่องมือวัดความดัน ที่ใช้หลักการระเหยของน้ำเพื่อลดอุณหภูมิของสื่อกลาง
ท่อ Syphon เป็นอุปกรณ์ที่ใช้หลักการถ่ายเทความร้อนระหว่างน้ำเย็นและน้ำร้อน โดยน้ำเย็นจะไหลผ่านท่อที่เชื่อมต่อกับท่อที่มีน้ำร้อนอยู่ด้านล่าง น้ำเย็นจะดูดความร้อนจากน้ำร้อน ทำให้อุณหภูมิของน้ำเย็นเพิ่มขึ้น และอุณหภูมิของน้ำร้อนลดลง
ข้อดีของการติดตั้ง Cooling tower และ Syphon
- สามารถลดอุณหภูมิของสื่อกลางได้อย่างรวดเร็ว
- เหมาะสำหรับการใช้งานกับสื่อกลางที่มีอุณหภูมิสูง
- ติดตั้งง่าย ประหยัดค่าใช้จ่าย
ติดตั้ง Pressure snubber ป้องกันแรงดันกระชาก
Pressure snubber เป็นอุปกรณ์ที่ใช้ป้องกันแรงดันกระชากในระบบท่อ โดยทำหน้าที่รับแรงดันกระชากที่เกิดขึ้น และค่อย ๆ คายออกทีละน้อย เพื่อไม่ให้แรงดันกระชากไปทำลายอุปกรณ์ต่างๆ ในระบบ
แรงดันกระชาก (Pressure surge) หรือ Water hammer เกิดขึ้นได้จากหลายสาเหตุ เช่น การปิดเปิดวาล์วอย่างกะทันหัน การปิดเปิดมอเตอร์ การเปลี่ยนแปลงของปริมาณการไหลในระบบ เป็นต้น แรงดันกระชากสามารถทำให้เกิดความเสียหายต่ออุปกรณ์ต่างๆ ในระบบได้ เช่น ท่อ วาล์ว เครื่องมือวัดความดัน เป็นต้น
ข้อดีของการใช้งาน Pressure snubber
-
ป้องกันความเสียหายต่ออุปกรณ์ต่างๆ ในระบบ : แรงดันกระชากสามารถทำให้เกิดความเสียหายต่ออุปกรณ์ต่างๆ ในระบบได้ เช่น ท่อ วาล์ว เครื่องมือวัดความดัน เป็นต้น การติดตั้ง Pressure snubber จะช่วยป้องกันความเสียหายเหล่านี้ได้
-
ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ : แรงดันกระชากสามารถรบกวนการทำงานของระบบได้ เช่น ทำให้ปริมาณการไหลในระบบไม่สม่ำเสมอ การติดตั้ง Pressure snubber จะช่วยทำให้ระบบทำงานได้อย่างมีประสิทธิภาพยิ่งขึ้น
-
ประหยัดค่าใช้จ่าย : การติดตั้ง Pressure snubber จะช่วยประหยัดค่าใช้จ่ายในการซ่อมแซมอุปกรณ์ต่างๆ ที่เสียหายจากแรงดันกระชาก
วิธีการเลือก Pressure gauge
การเลือกเกจวัดแรงดันนั้นไม่ซับซ้อน โดยมีขั้นตอนการเลือกดังต่อไปนี้ครับ

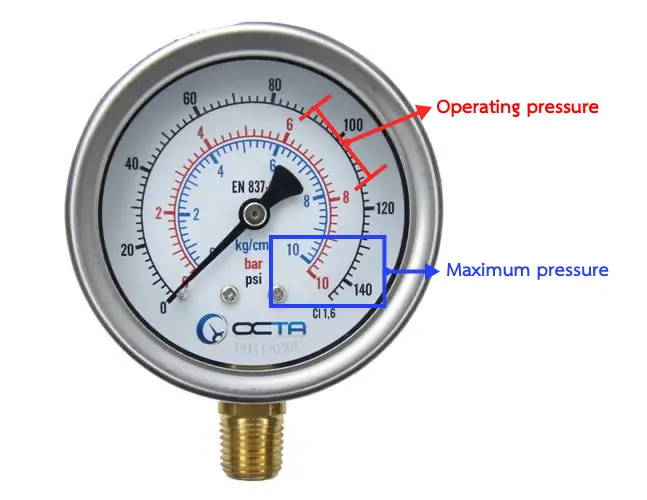

1. กำหนดย่านการวัดที่เหมาะสม
ขั้นตอนนี้ผู้ใช้งานต้องทราบแรงดันในระบบที่ใช้เป็นประจำ จากนั้นเลือกช่วงการวัด (Pressure Range) ให้ครอบคลุม โดยแรงดันที่ใช้จริงควรอยู่ระดับ 70% ของแรงดันสูงสุด (Max Pressure) ที่เกจวัดสามารถวัดได้

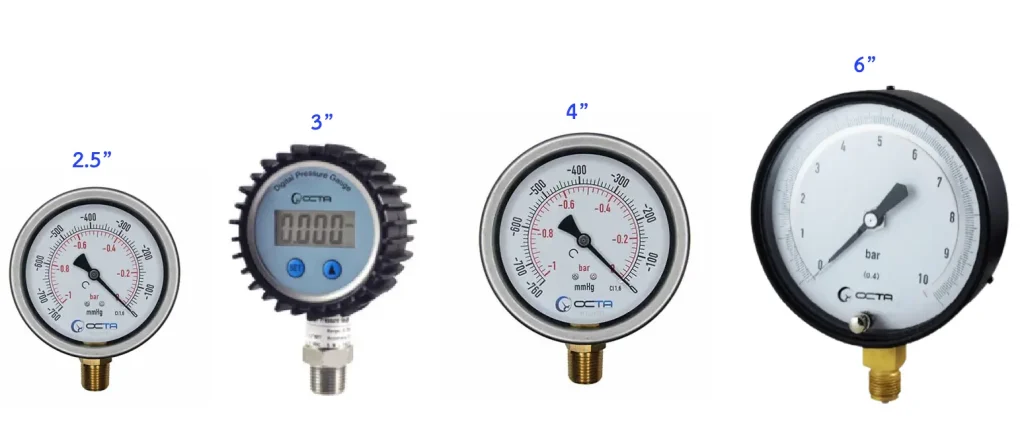

2. เลือกขนาดหน้าปัดของเกจวัดแรงดัน
เลือกขนาดตามความสะดวกหรือข้อจำกัดของผู้ใช้ โดยปกติ Pressure gauge จะมีขนาดให้เลือก ได้แก่ 1.5″, 2.5″, 3″, 4″ หรือ 6″

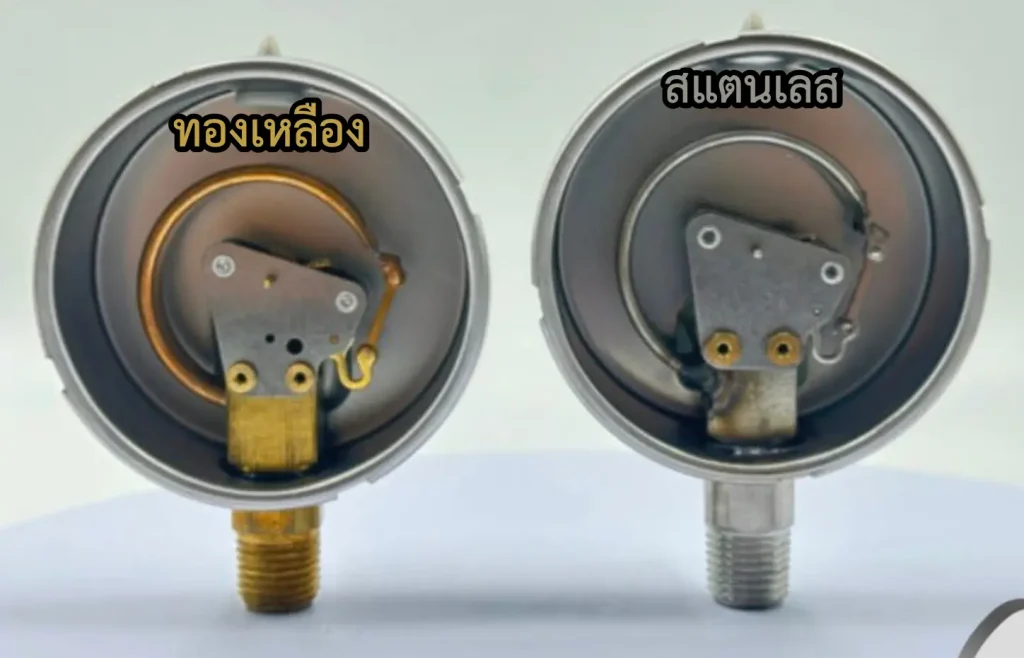

3. เลือกวัสดุของ Pressure gauge
เลือกวัสดุของบูร์ดองและเกลียว ในปัจจุบันมีการใช้วัสดุสำหรับเกจวัดแรงดัน 2 ชนิด ได้แก่ ทองเหลือง (Brass) และสแตนเลส (Stainless)

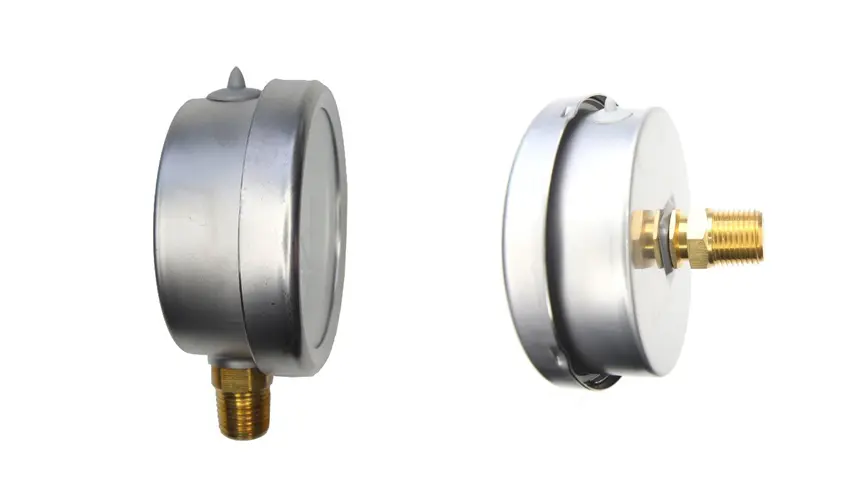

4. เลือกเกลียวออกล่าง หรือ เกลียวออกหลัง
ในการใช้งานการเลือกเกลียวออกล่างหรือออกหลัง ไม่ส่งผลกระทบใด ๆ ที่แตกต่างกัน ขึ้นอยู่กับความสะดวกในการติดตั้งของผู้ใช้ โดยแบบเกลียวออกหลังจะนิยมใช้ในการติดหน้าตู้สังเกตุการณ์ หรือหน้าเครื่องจักร
5. เลือกตัวเลือกเสริมอื่นๆ (ถ้ามี)
เมื่อคุณเลือกเกจวัดแรงดันได้แล้ว คุณอาจสามารถเลือกตัวเลือกเสริมเพื่อเพิ่มประสิทธิภาพในการทำงาน เช่น เติมน้ำมัน, ติดตั้งไดอะแฟรมซีล, ติดตั้งไซฟ่อนหรือคูลลิ่งทาวเวอร์ให้กับ Pressure gauge ได้
สรุป
Pressure Gauge หรือ เกจวัดแรงดัน ถูกจัดเป็นเครื่องมือวัดความดัน ที่ถูกใช้ควบคุมแรงดันอย่างแพร่หลาย โดยแต่ละประเภทมีจุดประสงค์และการทำงานแตกต่างกัน การเลือกเกจวัดแรงดันที่ตรงกับการใช้งานผู้ใช้ควรศึกษาเกี่ยวกับความหมาย ย่านการวัด ประเภท หลักการทำงาน และของไหลที่ต้องการวัด เช่น น้ำ ลม ก๊าซ เพื่อทำความเข้าใจและสามารถเลือก Pressure Gauge ที่เหมาะสมได้หากคุณต้องการที่ปรึกษาหรือกำลังมองหาเกจวัดแรงดัน siampressure ขอแนะนำตัวแทนจำหน่ายเกจวัดแรงดัน OCTA บริษัท เรเดียส โกลบอล จำกัด ที่เป็นผู้เชี่ยวชาญด้านเครื่องมือวัดแรงดันโดยเฉพาะ สามารถให้คำแนะนำและแก้ไขปัญหา พร้อมดูแลซัพพอร์ทคุณตลอด 24 ชม.
บทความเกี่ยวกับ Pressure Gauge
FAQs
ปัจจัยที่ต้องพิจารณาเมื่อเลือกเกจวัดแรงดันมีอะไรบ้าง?
เมื่อเลือกเกจวัดแรงดัน สิ่งสำคัญคือต้องพิจารณาปัจจัยต่อไปนี้:
- ช่วงแรงดัน: เกจวัดแรงดันต้องมีช่วงแรงดันที่ครอบคลุมแรงดันใช้งานที่คาดหวัง
- ความแม่นยำ: เกจวัดความดันต้องมีความแม่นยำเพียงพอสำหรับการใช้งาน
- การทำซ้ำ: เกจวัดความดันจะต้องสามารถแสดงการอ่านค่าความดันเดียวกันซ้ำได้
- ความทนทาน: เกจวัดความดันจะต้องมีความทนทานเพียงพอที่จะทนต่อสภาพแวดล้อมการทำงาน
- ต้นทุน: เกจวัดความดันควรมีความคุ้มค่าสำหรับการใช้งาน
จะปรับเทียบเกจวัดความดันได้อย่างไร?
เกจวัดแรงดันควรได้รับการสอบเทียบเป็นประจำเพื่อให้แน่ใจว่าวัดแรงดันได้อย่างแม่นยำ ขั้นตอนการสอบเทียบสำหรับเกจวัดความดันจะแตกต่างกันไปขึ้นอยู่กับประเภทของเกจ อย่างไรก็ตาม เกจวัดความดันส่วนใหญ่ได้รับการสอบเทียบโดยการเปรียบเทียบการอ่านค่ากับแหล่งแรงดันที่ทราบ
วิธีแก้ปัญหาเกจวัดแรงดัน?
หากเกจวัดแรงดันทำงานไม่ถูกต้อง มีบางสิ่งที่คุณสามารถทำได้เพื่อแก้ไขปัญหา:
- ตรวจสอบสภาพทางกายภาพของเกจ ตรวจสอบให้แน่ใจว่าเกจไม่เสียหายและเลนส์สะอาด
- ตรวจสอบการเชื่อมต่อแรงดันกับเกจ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและไม่มีการรั่วไหล
- ตรวจสอบการเชื่อมต่อไฟฟ้ากับเกจ (ถ้ามี) ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นหนาและมีกระแสไฟเข้าเกจ
- ปรับเทียบเกจ หากคุณปรับเทียบเกจแล้ว แต่ยังทำงานไม่ถูกต้อง คุณอาจต้องเปลี่ยนเกจใหม่
เกจวัดแรงดันบูร์ดอง VS เกจวัดแรงดันไดอะแฟรมซีล ต่างกันอย่างไร ?
เกจวัดแรงดันไดอะแฟรมใช้ไดอะแฟรมแบบยืดหยุ่นเพื่อตรวจจับการเปลี่ยนแปลงของแรงดัน เกจวัดแรงดันแบบท่อบูร์ดอง(Bourdon) ใช้ท่อขดที่มีแนวโน้มที่จะยืดออกเมื่อมีแรงดัน
ข้อดีของการมีไดอะแฟรม คือสามารถป้องกันสิ่งแปลกปลอมเข้าสู่เครื่องมือวัดความดันได้
