Pressure Gauge มีบทบาทสำคัญในอุตสาหกรรมต่างๆ ทำให้มั่นใจได้ถึงการวัดแรงดันที่แม่นยำในการใช้งานต่างๆ ในบทความนี้ เราจะเจาะลึกหลักการทำงานของเกจวัดแรงดัน อธิบายการทำงานและวิธีการให้ค่าที่แม่นยำ ไม่ว่าคุณจะเป็นมืออาชีพในสายงานหรือเพียงแค่อยากรู้เกี่ยวกับการวัดความดัน คู่มือที่ครอบคลุมนี้จะให้ข้อมูลที่เข้าใจง่ายที่สุดกับผู้อ่านทุกท่าน
หลักการทำงานของ Pressure Gauge
Pressure Gauge หลักการทำงาน คือ การเปลี่ยนรูปทางกลที่เกิดจากแรงกด เครื่องมือวัดความดันประเภทนี้โดยทั่วไปจะประกอบด้วยท่อ Bourdon หรือที่เรียกติดปากกันว่าบูร์ดอง ซึ่งเป็นท่อโค้งกลวงที่ทำจากโลหะ เมื่อใช้แรงกดกับมาตรวัด ท่อ Bourdon มีแนวโน้มที่จะยืดตรง และการเสียรูปนี้จะถูกแปลงเป็นการเคลื่อนไหวของตัวชี้บนหน้าปัด ขนาดของแรงดันจะแสดงโดยตำแหน่งของตัวชี้บนหน้าปัดที่ปรับเทียบ โดยบนหน้าปัดจะแสดงค่าแรงดันและหน่วยแรงดัน เช่น bar หรือ psi
อ่านบทเรียน : Pressure Gauge 101: สุดยอดบทเรียนเพื่อทำความเข้าใจและเลือกเกจวัดที่เหมาะสม
Pressure Gauge ประเภทต่างๆ:

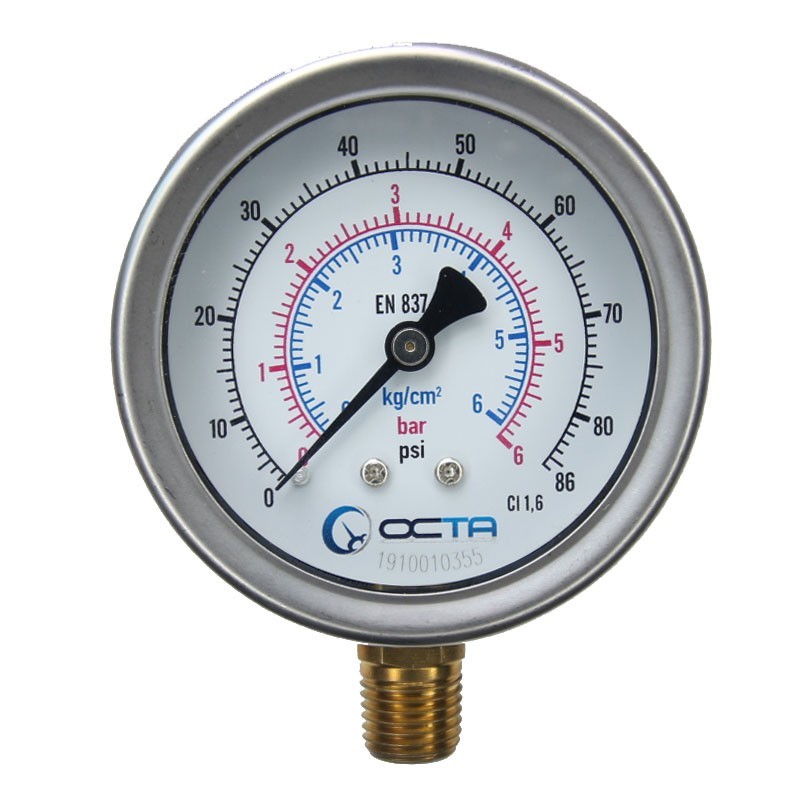

- Pressure Gauge Bourdon Tube:
เกจวัดแรงดันประเภทที่พบมากที่สุดคือ Bourdon tube pressure gauge ซึ่งทำงานโดยใช้หลักการเปลี่ยนรูปเชิงกลของท่อ Bourdon มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เนื่องจากความเรียบง่ายและเชื่อถือได้และราคาถูกที่สุดเมื่อเทียบกับเกจวัดแรงดันประเภทอื่น

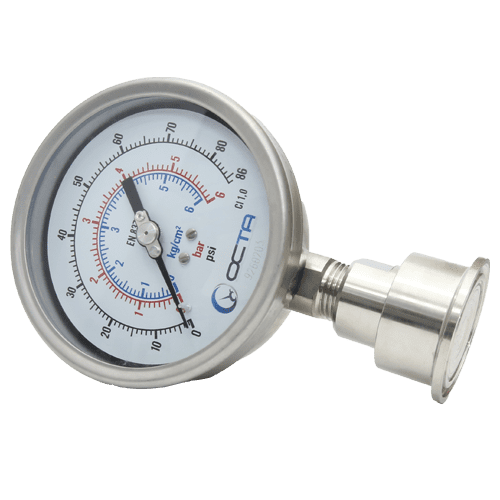

- Diaphragm Pressure Gauge:
ไดอะแฟรมเกจวัดแรงดันใช้ไดอะแฟรม(Diaphragm)แบบยืดหยุ่นแทนบูร์ดอง(Bourdon) เมื่อใช้แรงดันจะเกิดแรงกดไปยังแผ่นไดอะแฟรมเมื่อแผ่นไดอะแฟรมขยับทำให้เกิดการเบี่ยงเบนจากนั้นจะถูกแปลงเป็นค่าแรงดันที่อ่านได้ - Differential Pressure Gauge:
เกจวัดแรงดันความแตกต่าง หรือ ดิฟเฟอเรนเชียลเพรสเชอร์เกจ ได้รับการออกแบบมาโดยเฉพาะเพื่อวัดความแตกต่างของความดันระหว่างจุดสองจุด มักพบการใช้งานอยู่ในระบบ HVAC กระบวนการกรอง และการตรวจสอบการไหลที่มีความหลากหลาย

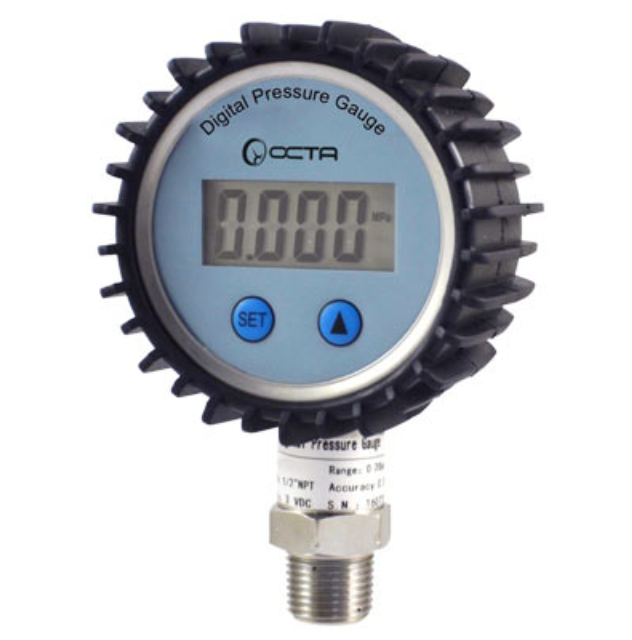

- Digital Pressure Gauge:
เกจวัดแรงดันแบบดิจิตอลได้รับความนิยมในช่วงไม่กี่ปีที่ผ่านมาเนื่องจากใช้งานง่ายและแม่นยำ หลักการทำงานคือใช้เซ็นเซอร์อิเล็กทรอนิกส์เพื่อวัดความดันและแสดงค่าที่อ่านได้แบบดิจิทัล โดยมีหลักการคล้ายกับ Pressure transmitter เพียงแต่เกจวัดประเภทนี้จะมีหน้าจอเพื่อแสดงผลแรงดันให้อ่านค่าได้ทันที
คำถามที่พบบ่อย
- Q1: Pressure Gauge มีความแม่นยำเพียงใด?
A1: ความแม่นยำของเกจวัดแรงดันอาจแตกต่างกันไปขึ้นอยู่กับคุณภาพและการสอบเทียบ มาตรวัดคุณภาพสูงสามารถให้ความแม่นยำในระดับเปอร์เซ็นต์ที่แน่นอนของช่วงสเกล - Q2: Pressure Gauge สามารถสอบเทียบใหม่ได้หรือไม่?
A2: ได้ เกจวัดแรงดันสามารถทำการสอบเทียบ(Calibration)ใหม่ได้เพื่อให้มั่นใจถึงความแม่นยำ ขอแนะนำให้ทำการสอบเทียบเป็นระยะๆ หรือเมื่อใดก็ตามที่มีข้อกังวลเกี่ยวกับการอ่านค่า - Q3: การใช้งานทั่วไปของ Pressure Gauge มีอะไรบ้าง?
A3: เกจวัดแรงดันใช้ในอุตสาหกรรมต่างๆ รวมถึงการผลิต น้ำมันและก๊าซ HVAC ยา และยานยนต์ เพื่อตรวจสอบและควบคุมแรงดันในระบบและกระบวนการต่างๆ
สรุป
Pressure Gauge เป็นเครื่องมือสำคัญในอุตสาหกรรมต่างๆ ช่วยให้วัดและตรวจสอบแรงดันได้อย่างแม่นยำ เมื่อเข้าใจหลักการทำงานของ Pressure Gauge และเกจวัดแรงดันประเภทต่างๆ คุณจะสามารถตัดสินใจได้อย่างชาญฉลาดเมื่อเลือกและใช้งานเกจวัดแรงดันเหล่านี้ในการใช้งานเฉพาะของคุณ อย่าลืมให้แน่ใจว่ามีการสอบเทียบและการบำรุงรักษาเป็นประจำเพื่อรับประกันความถูกต้องและความน่าเชื่อถือ
Reference : Pressure Gauge Working Principle | Bourdon Tube Pressure Gauges | WIKA – WIKA Canada
